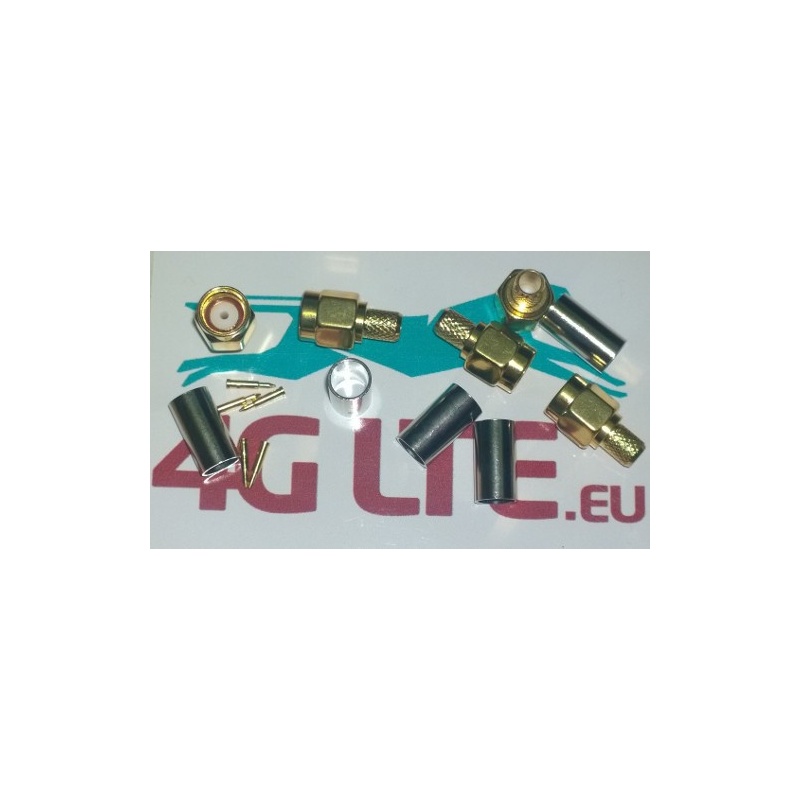

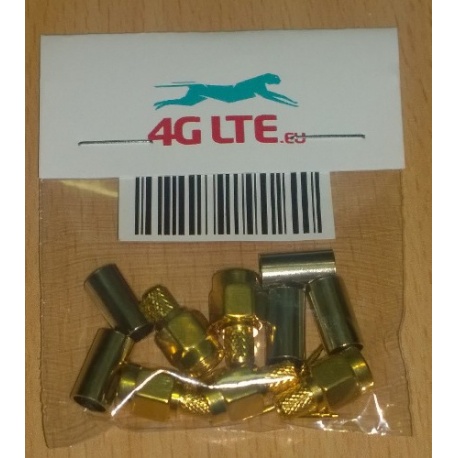

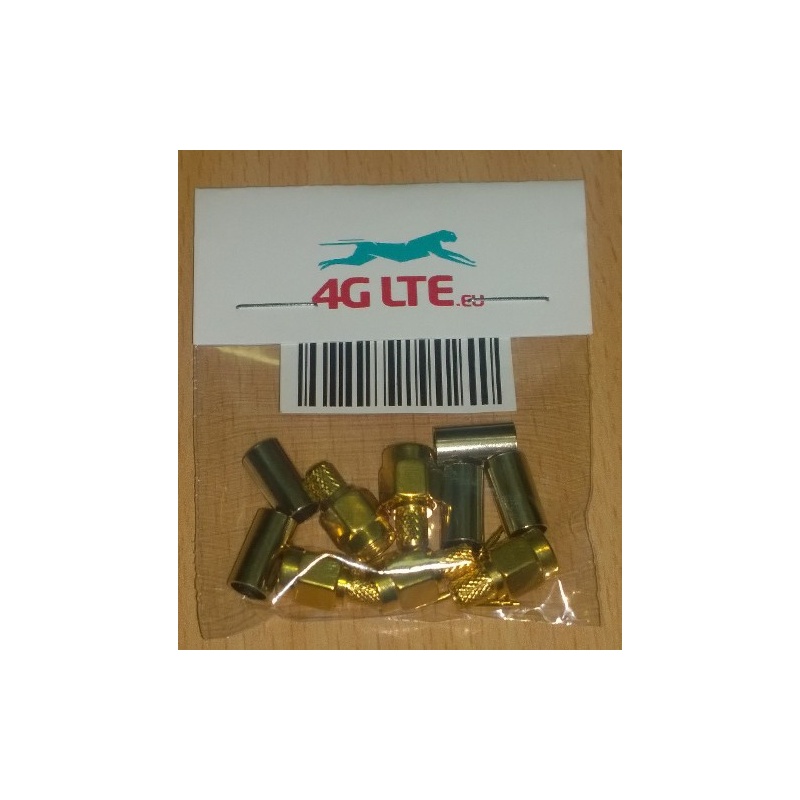

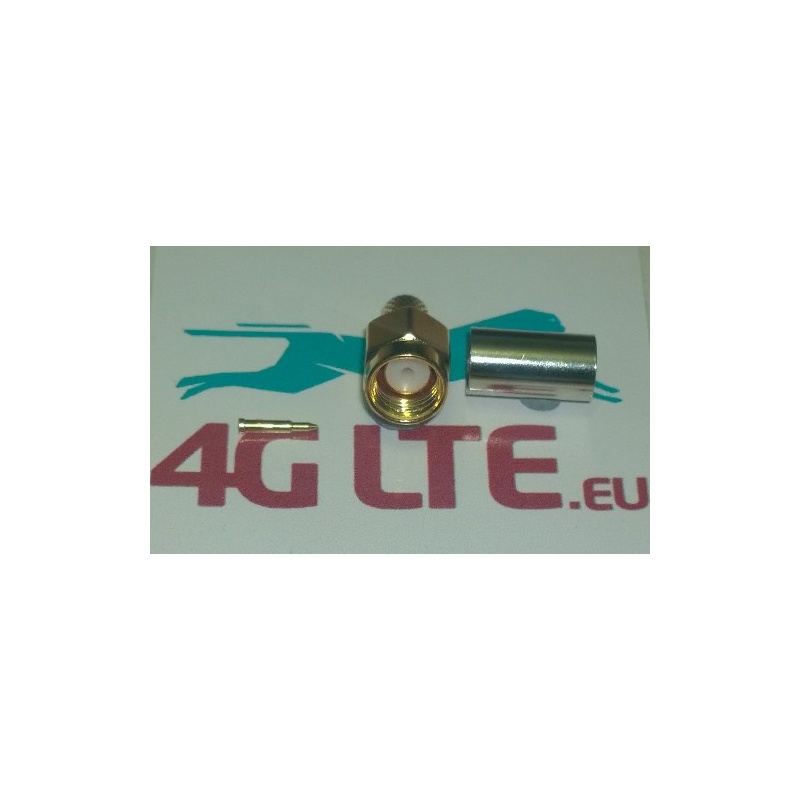

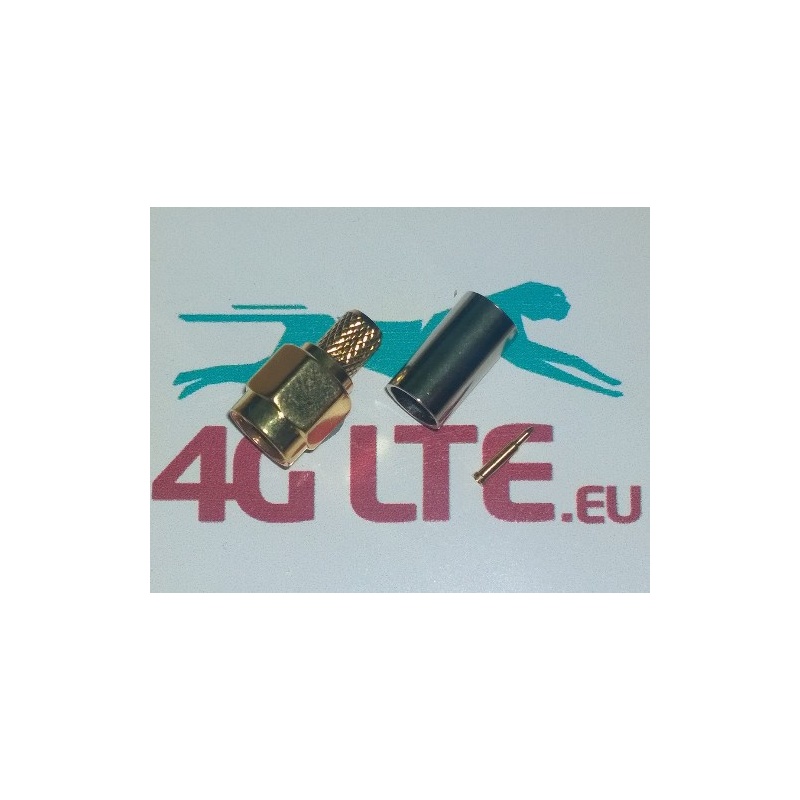

Un conjunto de 5 x RF conector SMA macho cable

Características técnicas de conector SMA

mpedance 50 ohmios
Rango de frecuencia 0 ~ 18 GHz
VSWR recto tipo ≤ 1,3 máximo.
R / tipo ≤ 1,5 máximo.
Dieléctrica que soporta tensión 1000 V rms mínimo para RG142, RG405
750 V rms mínimo para RG316, RG402
500 V rms mínimo para RG178
Trabajo tensión 500 V rms max. para RG142, RG405
375 V rms max. para RG316, RG402
170 V rms max. para RG178
Centro de resistencia de contacto ≤ 6.0 mΩ (máximo de miliohmios).
Resistencia de contacto exterior ≤ 2.0 mΩ (máximo de miliohmios).
Resistencia de aislamiento ≥ 5 × 103 MΩ (megaohmios min.)

Mecánica
Acoplamiento rosca 1/4-36
Póngase en contacto con en-libras de retención 15 min.
Apareamiento en libras de par 2 min.
Apareamiento de durabilidad 500 ciclos mín. (sólo contacto de cobre del berilio)

Medio ambiente
Rango de temperatura −65ºC ~ +155 º c
Metanfetamina de MIL-STD-202 de vibración. 204
Resistencia a la corrosión Meth de MIL-STD-202. 101

Materiales
Cuerpo, acoplamiento tuerca de latón, acero inoxidable no magnético
Aislante Teflon
Contacto centro de latón de cobre del berilio del hombre, para mujer
Que manga de latón recocido
Cuerpo chapado níquel (Ni), oro (Au), Passivated
Centro de contacto chapado en oro (Au)
