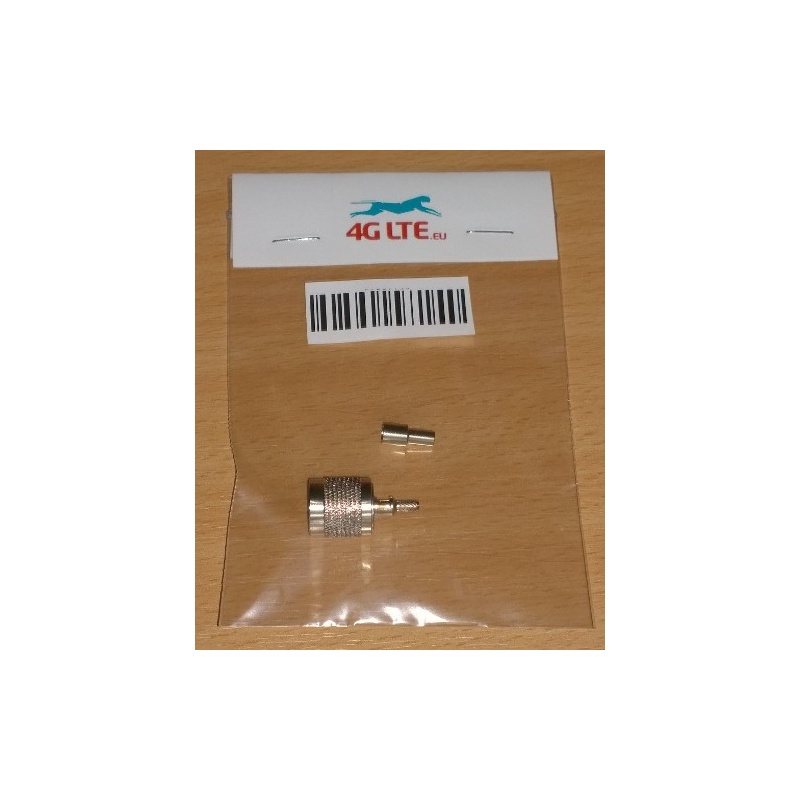

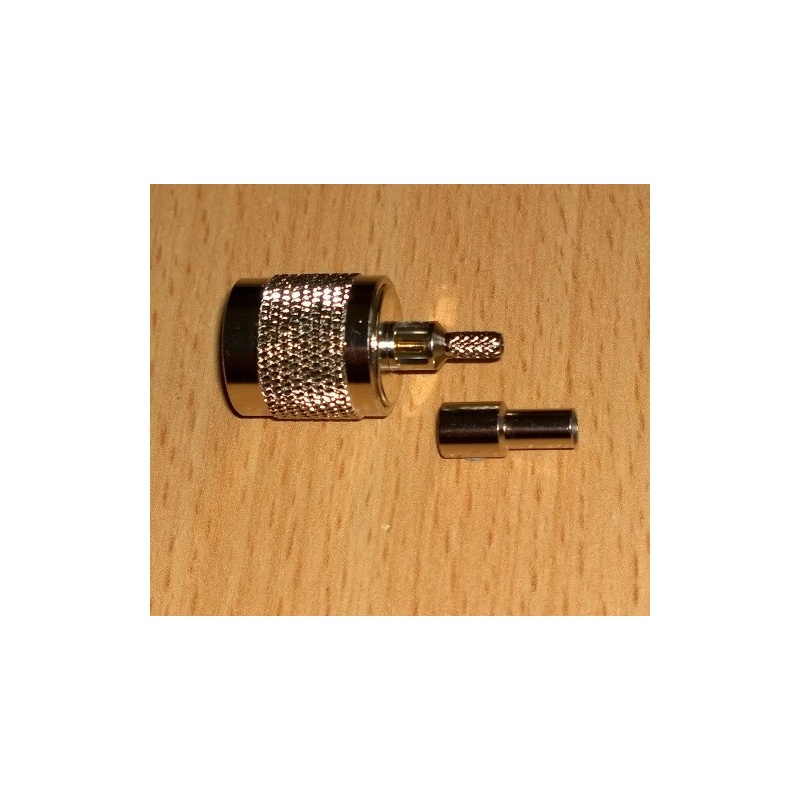

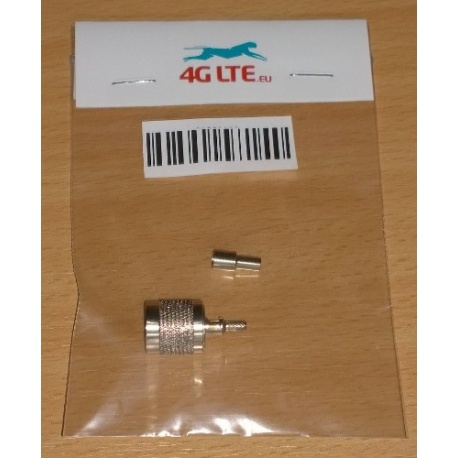

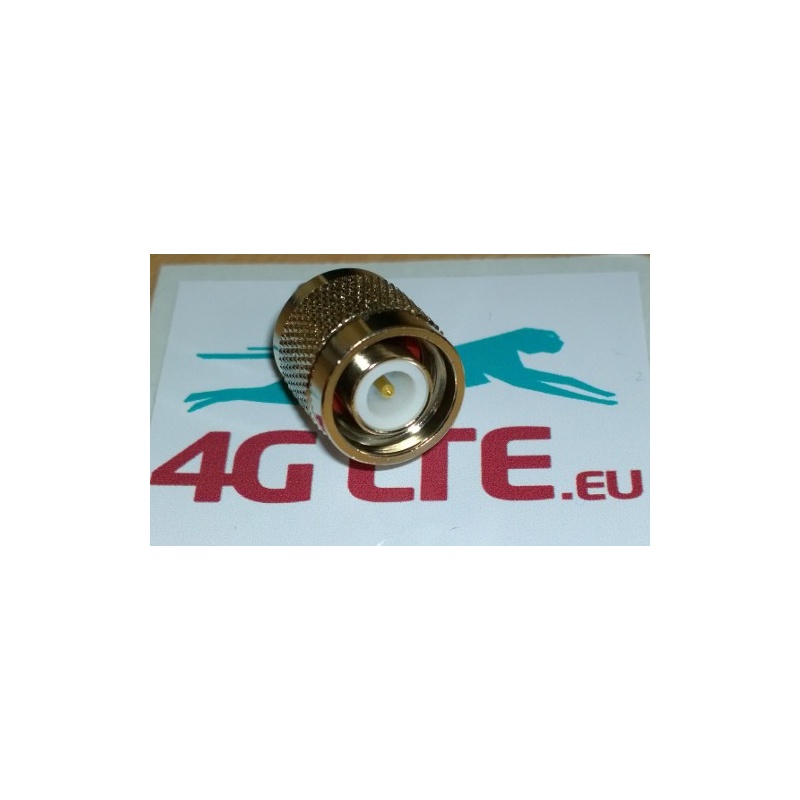

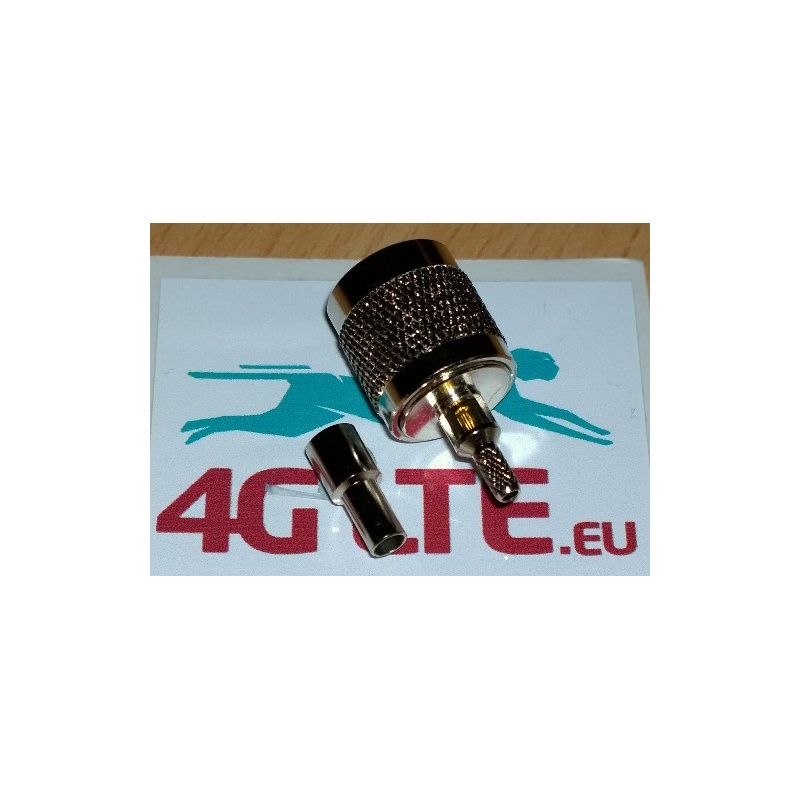

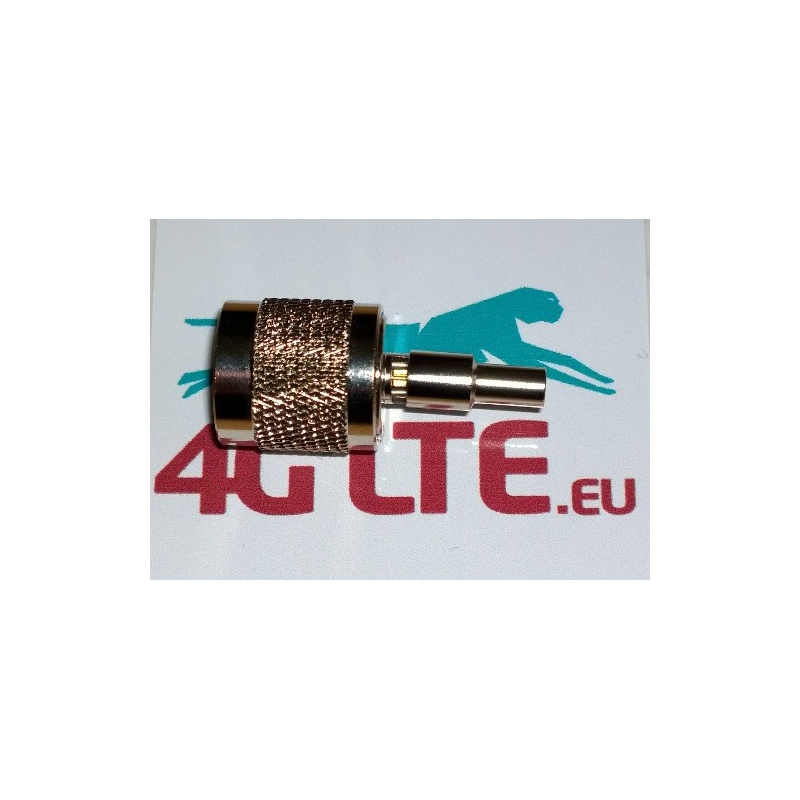

Conector macho TNC

Manufacturer: 4GLte.eu

Our price:£ 5.45/pcs. tax incl.

Quantity:

Code: TNC_male_cable

In stock: 8

Especificaciones de CNC estándar
Impedancia 50 Ω
Gama de frecuencia 0 - 11 GHz
Pico del voltaje nominal 500 v
Dieléctrica que soporta voltaje 1.500 voltios rms
Conectores rectos de M39012 VSWR: 1.3 máximo a 0 - 11 Conectores de ángulo recto de GHzM39012: 1.35 máximo a 0 - 11 GHz
Centro de resistencia de contactos: contacto 1.5 mΩOuter: 0,2 mΩ
Trenza para cuerpo mΩ 0.1
Salida de RF-60 dB mínimo a 3 GHz
Pérdida de inserción dB 0,18 a 9 GHz
Resistencia de aislamiento = 5.000 MΩ
Mecánica
Acoplamiento acoplamiento roscado 7/16
Trenza/chaqueta Cable Affixment plegadores: malla hexagonal engarzar abrazaderas: tuerca rosca de tornillo y abrazadera de trenza
Centro Conductor Cable Affixment prensa: engarce o solde con estaño todos los demás: sólo la soldadura
Crimpea cautivado contacto todos a menos que se especifique lo contrario
Cable Plegadores de retención: abrazaderas de 20-100 lbs: 20-50 lbs
Material
Hombre centro de contactos de bronce, plata u oro plateado
Hembra bronce de fósforo o de cobre de berilio de contacto de centro, de plata o chapado en oro
Otras piezas de Metal latón níquel acabado (a excepción de M39012 que son de plata)
Aisladores de TFE, Delrin
Abrazadera empaques sintéticos, de goma de silicona
Virola de cobre de la encrespadura
Medio ambiente
Rango de temperatura-65 ° C +165 ° c
Resistente a la intemperie las abrazaderas con juntas de abrazadera, engarces con tubería del encogimiento del calor
Prueba de fuga de helio pase de sellos hermético de 2 x 10-8 cc/seg.
Descarga MIL-STD-202, método 202
La vibración MIL-STD-202, 204, método de prueba condición D
Humedad la resistencia MIL-STD-202, método 106
Corrosión MIL-STD-202, método 101, condición de la prueba B
Temperatura ciclismo MIL-STD-202, método 102, probar la condición D
Altitud MIL-STD-202, método 105, condición de prueba C

Write a review

Conector macho TNC

Conector macho TNC

TNC macho conector para RG58/RG142/RG223/RG400/LMR195/RFC195 cables
