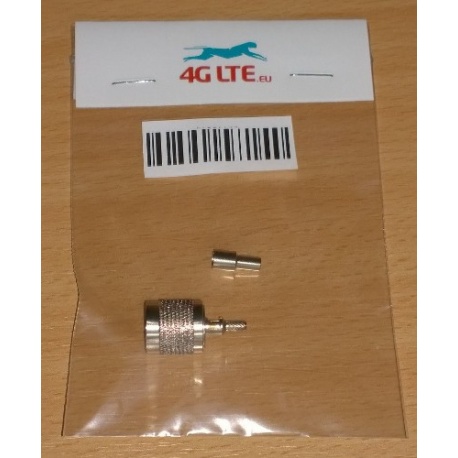

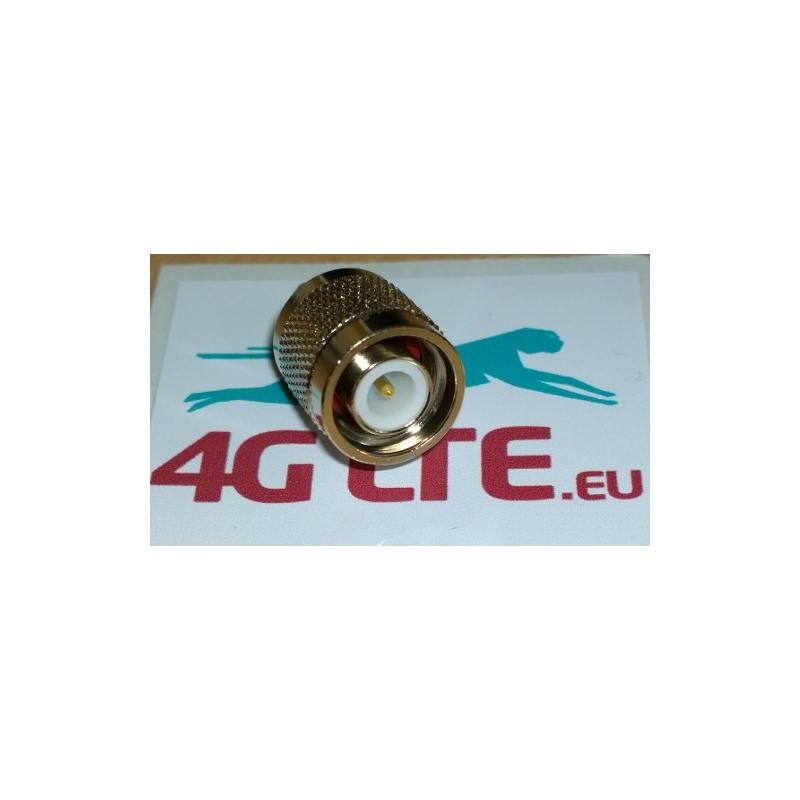

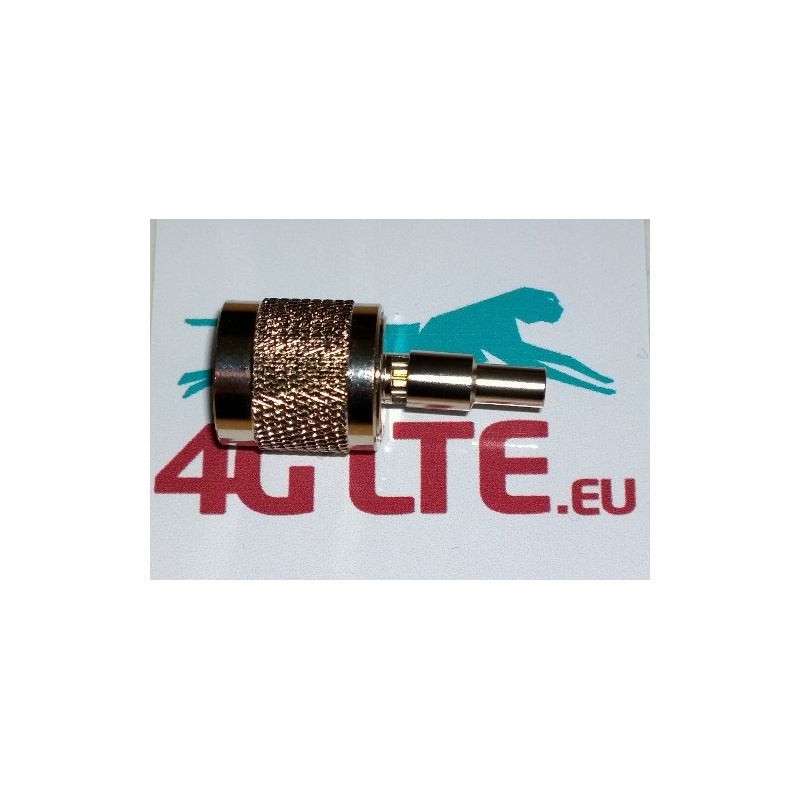

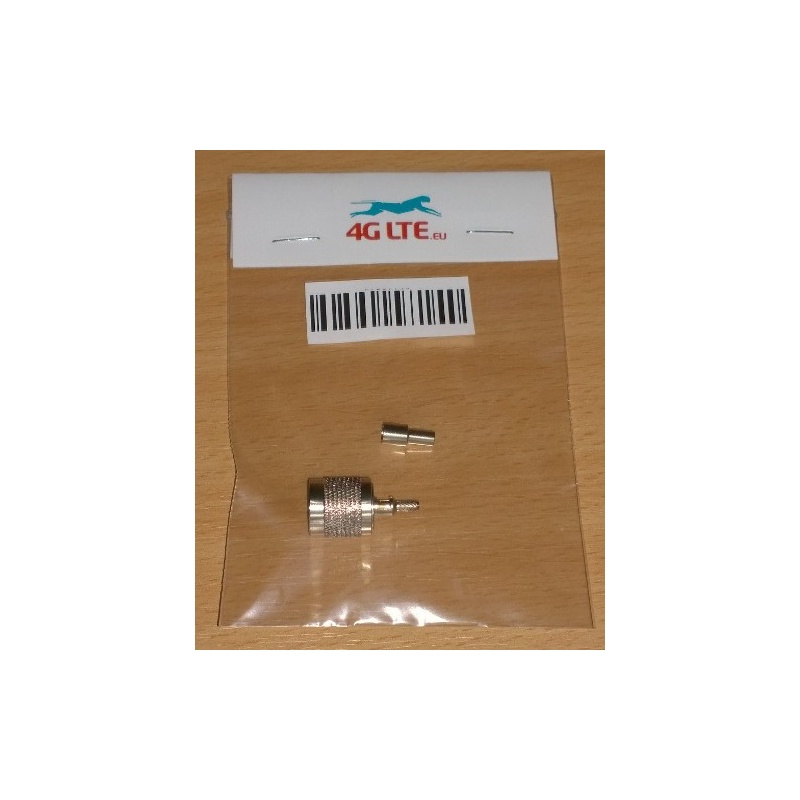

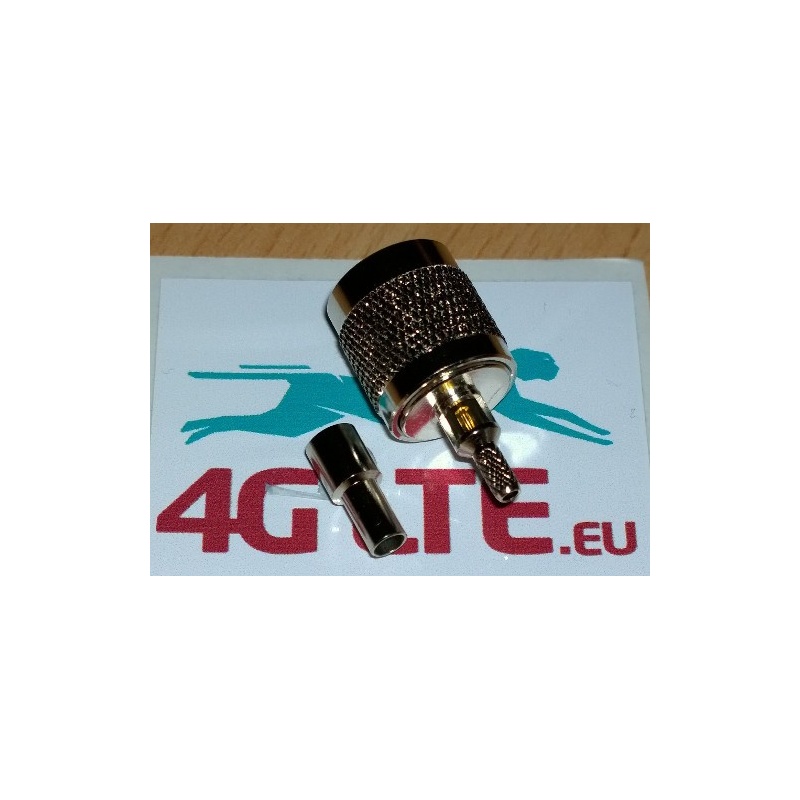

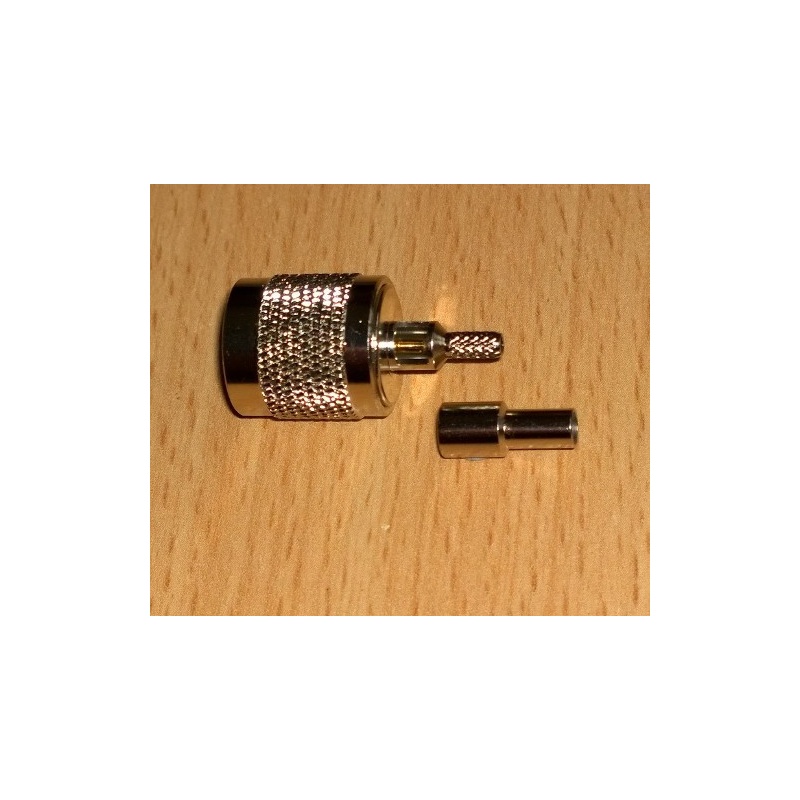

TNC mâle

Manufacturer: 4GLte.eu

Our price:£ 5.45/pcs. tax incl.

Quantity:

Code: TNC_male_cable

In stock: 8

Spécifications standard TNC
Impédance de 50 Ω
Plage de fréquence 0 - 11 GHz
PIC de tension nominale 500 volts
Diélectrique résister tension 1 500 volts rms
Raccords M39012 VSWR : 1.3 max à 0 - 11 connecteurs d'angle droit GHzM39012 : 1,35 max à 0 - 11 GHz
Centre de résistance de contact : contact 1,5 mΩOuter : 0,2 mΩ
Tresse pour corps mΩ 0.1
Fuite de RF-60 dB minimum 3GHz
Perte d'insertion 0,18 dB 9 GHz
Résistance d'isolation = 5 000 MΩ
Mécanique
Accouplement à raccord fileté de 7/16
Tresse/veste câble Affixment sertissages : tresse hexagonal sertissage des colliers : écrou fileté et tresse clamp
Centre conducteurs câble Affixment sertissages : sertissage ou soudure tous les autres : souder uniquement
Contact captivé tous sertis sauf indication contraire
Sertissages de câble de rétention : 20-100 lbs brides : 20-50 lbs
Matériel
Mâle de centre de Contacts en laiton, argent ou plaqué or
Femelle bronze phosphoreux ou de cuivre de béryllium Contact Center, argent ou plaqué or
Autres pièces de métal en laiton avec nickel fini (à l'exception de M39012 qui sont en argent)
Isolateurs TFE, Delrin
Serrer les joints d'étanchéité synthétique en caoutchouc, caoutchouc de silicone
Virole cuivre à sertir
Environnement
Gamme de température de-65 ° C à 165 ° C
Colliers de serrage résistant aux intempéries avec des joints de bride, sertissages avec tube thermorétractable
Fuite d'hélium phoques Pass hermétique d'essai de 2 x 10-8 cc/sec
Choc MIL-STD-202, méthode 202
Vibration MIL-STD-202, méthode 204, testez la condition D
Résistance de l'humidité MIL-STD-202, méthode 106
La corrosion MIL-STD-202, méthode 101, condition de test B
Testez la température cyclisme MIL-STD-202, méthode 102, condition D
D'altitude MIL-STD-202, méthode 105, condition de test C

Write a review

TNC mâle

TNC mâle

Câbles TNC mâle connecteur pour RG58/RG142/RG223/RG400/LMR195/RFC195
