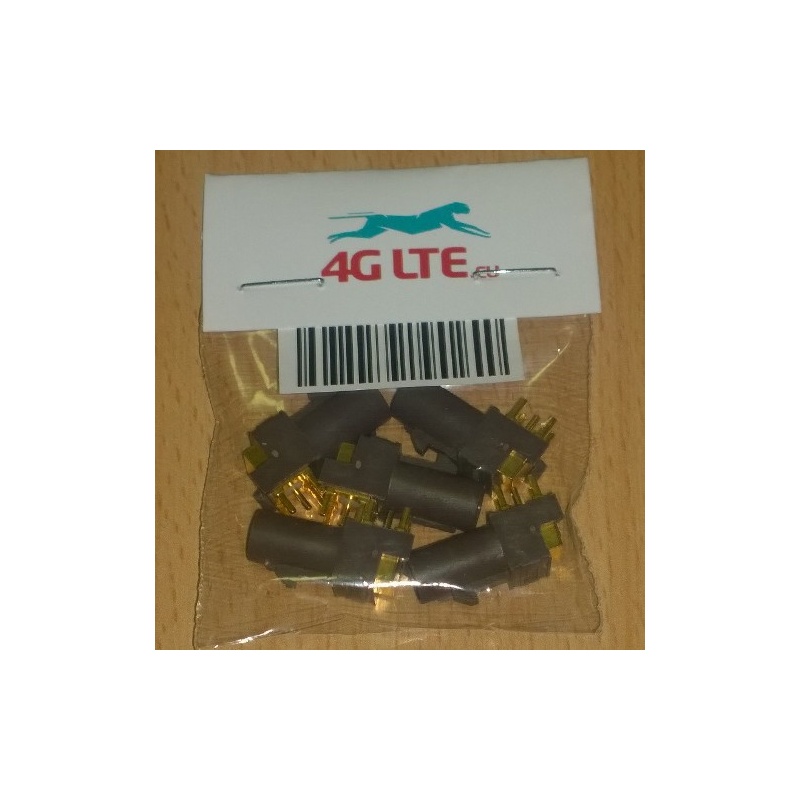

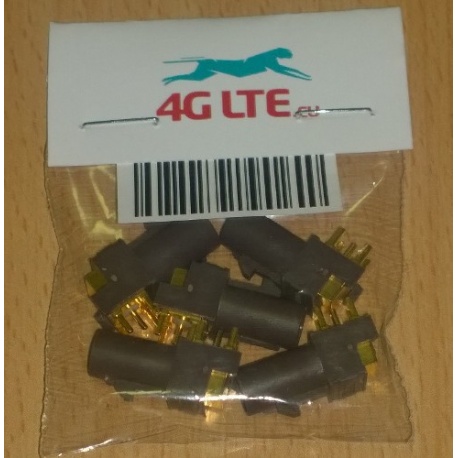

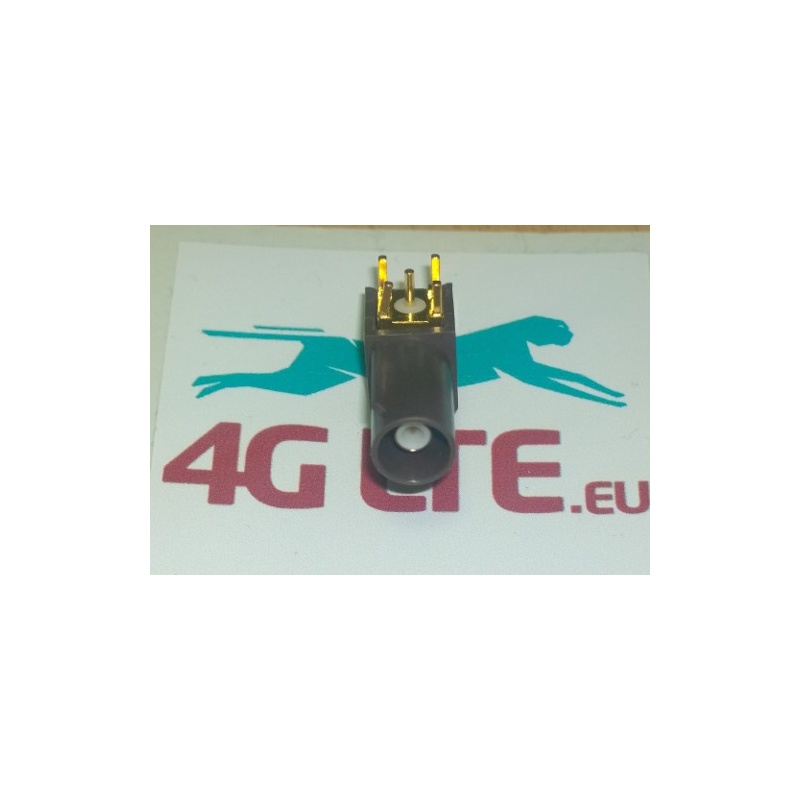

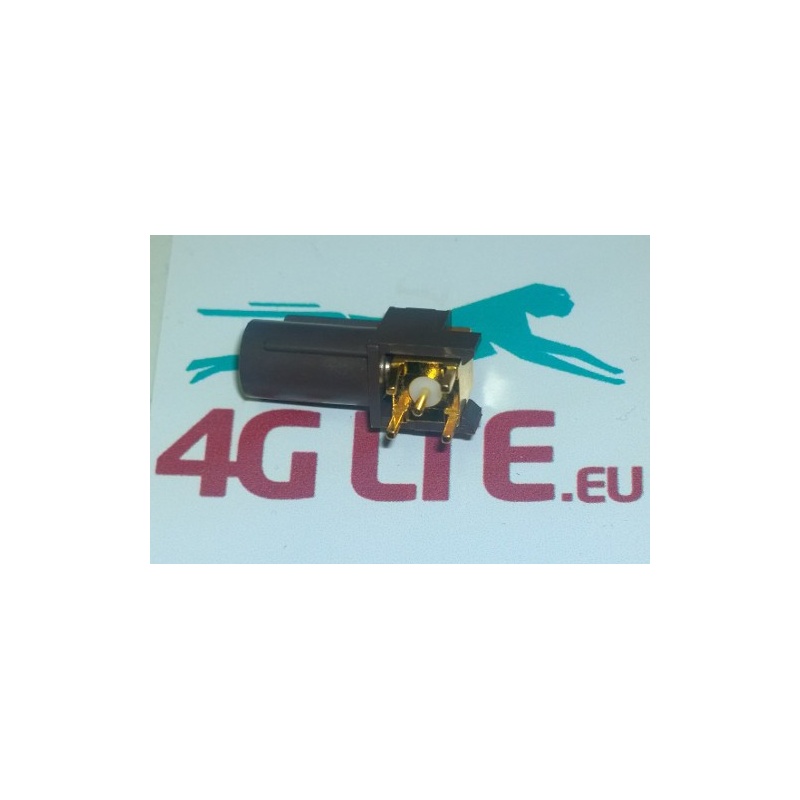

Un conjunto de 5 x RF conector FAKRA-F-PCB - negro

Eléctrica
Impedancia 50 Ω
Rango de frecuencia DC - 3GHz
Modelo AC-FAKRA-F-PCB
VSWR
DC - 2 GHz 2 GHz - 3 GHz
Especificaciones de requisito 1.40 1.50 max max
Recta SMB (grupo cable 1) 1.15 1.25 máximo máximo
Ángulo recto SMB (cable Grupo 1 1,20 máximo 1.35 máx.
Recta SMB (grupo cable 4) 1.10 1.15 max max
Pérdida de inserción
Requisito de especificación: <.3 dB max de DC - 3GHz hasta 1 GHz: <.1 dB hasta 2 GHz: <.2 dB a 4 GHz: <.3 dB
Mínimo de resistencia 1000 MΩ de aislamiento
Contacto centro de resistencia de contacto: < 20 mΩ exterior contacto: < 10 mΩ
Voltaje que soporta dieléctrico > 1.000 VRMS en el mar level.Mechanical
De apareamiento apareamiento durabilidad 100 ciclos mínimo
Cubierta compromiso fuerza participación plástica: = 20 N retirada: = 25 N
Grupo de fuerza de retención de Cable 1: = 110 N Cable group 4: = 180 N
12 codificación mecánica y codificaciones de color
Material
Plástico PBT con fibra vidrio del 15% de la vivienda
Clip de fijación secundaria PBT con fibra vidrio del 15%
Centro contacto macho: Hembra de latón: cobre berilio
Cuerpo de latón
Bronce de cañón
Cobre del berilio de anillo retenedor
Virola de cobre
Aislador de TFE o TPX
De la galjanoplastia
Centro oro contacto
Cuerpo cable tipo níquel de la soldadura tipos de níquel, oro, estaño
Níquel de barril
Níquel de virola
