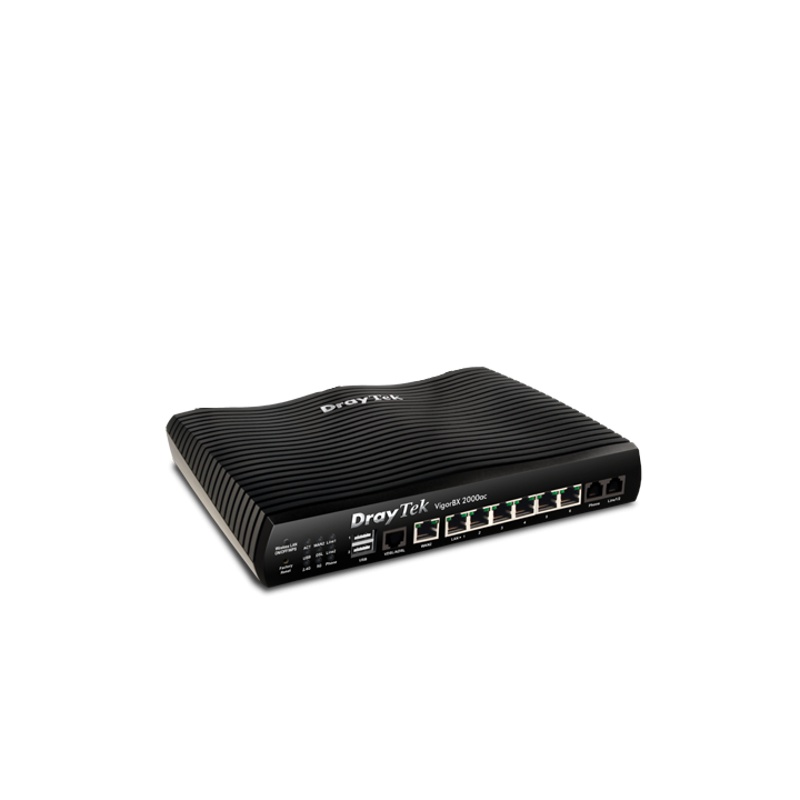

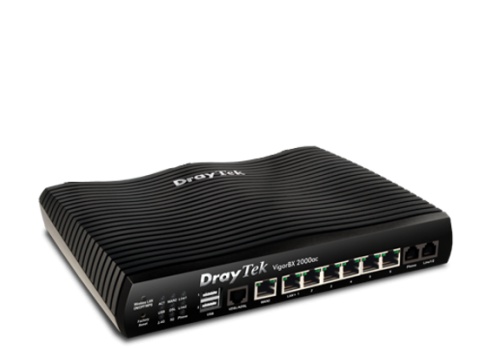

DrayTek VigorBX 2000N IP PBX Y DSL Firewall

VigorBX 2000 Especificación Detallada

Interfaces Físicas:
Puertos LAN (Cambiar)
6 X Gigabit Ethernet (1000Mb/s) Puertos
Puertos WAN:
WAN1 : ADSL2+/VDSL2 RJ11, admite G. INP y de Vectores (reino unido Modelos)
WAN2 : Gigabit Ethernet (1000Mb/s) Ethernet para el equilibrio de carga y WAN de conmutación por error
WAN3 : Puerto USB 2.0 para 3G / 4G / LTE Modem Celular
WAN4 : Puerto USB 2.0 para 3G / 4G / LTE Modem Celular
2 x USB 2.0 Puerto para 3G / 4G / LTE o Impresora, USB de Almacenamiento USB o el Termómetro

VoIP Puertos:
1 X Teléfono Analógico FXS Puerto
2 X FXO Línea Analógica Puerto
IP PBX Características:
IPPBX Asistente para la Instalación
50 perfiles de Extensión (usuario/cuentas de teléfono)
La extensión de la prerrogativa de asignación de
PPTP VPN de acceso telefónico En por extensión (apoyado por DrayTek Softphone)
50 simultáneos registrados en las extensiones de local o remoto
Hasta 20 llamadas simultáneas

Troncos:
12 troncales SIP con 50 SIP alias números
Selectiva de la CLI para las llamadas salientes
Presupuesto de tiempo por el tronco, por día
Marcación Interna directa (DID)
2 x Puertos FXO (interfaz de línea analógica) completamente integrado con el PBX
Código PIN de control
8 Personalizada Troncos
Plan De Marcado (Phone Book):
60 Dígitos entradas de Mapa (se puede configurar reglas de numeración, con comodines)
100 entradas de Marcación rápida
20 de Restricción de llamadas entradas de la lista negra/lista blanca con comodín, bloque anónimo)

SIP Proxy:
Música en espera (hasta 5 minutos)
A La Espera De Música
IP en la lista Blanca de registro remoto con la fuerza bruta de protección
Personalizable Servicio de PBX Números:
Modo día / Noche
Captura De Llamada
Aparcamiento De Llamadas Servidor
DnD activar/desactivar
Desvío de llamadas activar/desactivar

20 Grupos De Extensiones:
20 Extensiones por Grupo de extensiones
Caza De Reglas (De Forma Simultánea, De Forma Secuencial, Aleatorio)
Desbordamiento De Las Reglas De
Reenviar el correo de Voz para la Extensión / Grupo
Adelante a la Extensión / Grupo
Adelante a Operador Automático
Llame A La Cola De

Correo De Voz:
Correo de Voz individuales bandejas de entrada
Compartida de Correo de Voz a través de Grupo de extensiones
Individuales saludos de Correo de Voz (de Extensión Y de Grupo de extensiones)
Guardar Correo de Voz para el disco USB (requiere externo USB formateado en FAT32)
Enviar Correo de Voz por Correo electrónico

Horario De Oficina:
Responder a los Modos de Horas de Oficina, Fuera de las Horas de Oficina y días Festivos
16 de Vacaciones perfiles individuales con los mensajes
Operador Automático:
20 Menús Del Operador Automático
Multi-Nivel vinculados a través de los menús
Mensajes personalizados
Encuesta a los clientes con mensajes personalizados
Desvío de llamadas a extensiones o PSTN / troncos SIP
Captura de llamada (Extensión o Grupo)

PBX Estado:
Monitor De Sesión
BLF (Busy-lámpara de Campo) para indicar o sonando ocupado en VoIP teléfonos que admiten BLF
MWI (Indicación de Mensaje en Espera)
Registros de Detalle de llamadas (a través de syslog, o 1000 almacenan de forma local, a la exportación .csv)
Definido por el usuario solicita
SIP Trunk y Extensión de la configuración de copia de seguridad

Puerto FXS Características:
Llamada En Espera/Recuperar
Llamada en Espera con IDENTIFICADOR de llamadas
Transferencia De Llamada
Desvío De Llamadas (Siempre, Ocupado, Sin Respuesta)
Línea directa
PSTN Pass-through (FXO1) cuando el fallo de alimentación
PSTN de Paso cuando la conexión a Internet de caída/falla en el Registro

Protocolos De VoIP:
SIP, RTP/ RTCP
G. 168 de la línea de eco-cancelación
Control automático de ganancia
Buffer de Jitter (180 ms)
Códecs de voz : G. 711, G. 723.1, G. 726, G. 729 A/B
VAD/CNG
Tonos DTMF : Banda / Outband (RFC 2833) / SIP Info
FAX/Módem de apoyo : la detección de Tono / G. 711 pass-through / T. 38 FAX (Redundancia & FEC Corrección de Errores Modos)

Funciones de LAN:
6 X Subredes LAN, Enrutado IP de Subred y de Subred DMZ
Basado en puertos o 802.1 q VLAN Basada en Etiquetas de VLAN - haga Clic en para ver la explicación
Puerto LAN Espejo
Cable 802.1 x
IPv6 Multi-Subred LAN1-6 & Subred DMZ
Enrutamiento NAT o el modo de LAN 2-6 & Subred DMZ

NAT y Enrutamiento de las Características:
Soporta 50.000 sesiones
Equilibrio de carga (o de Sesión basado en IP)
50 Política De Ruta Reglas
WAN de Conmutación por error
WAN Presupuesto
Multi-NAT (32 por WAN1 Y WAN2)
DMZ Host
40 el Puerto de Redirección de entradas
40 Abrir el Puerto entradas (10 rangos por entrada)
Proxy IGMP V2/V3
IGMP Snoop
Enrutamiento Estático
RIPv2
UPnP Apoyo hasta 30 sesiones

Características De Firewall:
Objeto de Firewall basado en
El Filtrado de Direcciones MAC
SPI (Stateful Packet Inspection) (Flujo de Seguimiento)
DoS/DDoS prevención
Dirección IP de Anti-Spoofing
Alerta de Correo electrónico y registro a través de syslog
Programación Del Tiempo De Control De
Firewall v3
Portal Web
Soporta SmartMonitor (hasta 50 IPs)
Gestión De Usuarios
Hasta 200 Perfiles
Admite la autenticación externa a través de LDAP o RADIUS
Por Usuario el ancho de Banda y Tiempo de Cuota
Programación de Control para eliminar o desactivar la cuenta de forma automática
Contenido Gestión De La Seguridad:
IM/P2P Aplicación V3 APLICACIÓN (Enforcement)
Contenido de la Web y la URL de Filtrado de palabras Clave a través de proxy DNS
URL de Filtro de Contenido :
URL de la palabra Clave de Bloqueo (Lista Blanca y Lista Negra)
Applet De Java, Cookies, Active X, Comprimido Ejecutable, Un Archivo Multimedia De Bloqueo
Soporta Cyren WEB de Filtro de Contenido
Gestión De Ancho De Banda Características:
Calidad de Servicio:
Ancho de banda garantizado para VoIP
Clase basada en el ancho de banda de garantía por el usuario definido por el tráfico de categorías
Capa 3 (TOS/DSCP) QoS Asignación de
4-nivel de prioridad para cada dirección (Entrante/Saliente)
El ancho de banda de endeudamiento
Ancho De Banda/Límite De Sesión
Smart Limitación de ancho de Banda (Provocado por el Tráfico / Sesión)
Automática de VoIP QoS (Reserva de ancho de banda 88Kbps por llamada)
Las Características De La Red
Multi Subred DHCP Servidores de Retransmisión DHCP y personalizada de las Opciones de DHCP
DNS dinámico
Cliente NTP
Cliente RADIUS
Cliente LDAP
TACACS+ Cliente
Almacenamiento en Caché de DNS
DNS proxy transparente
LAN DNS

Funciones de VPN:
Hasta 32 Túneles VPN
Protocolo : PPTP, IPSec, L2TP L2TP sobre IPSec
Cifrado : el MPPE y basado en hardware AES/DES/3DES
Autenticación :MD5, SHA-1
La Autenticación IKE : clave pre-compartida y firma digital (X. 509)
LAN-a-LAN, el Teletrabajador-a-LAN
DHCP a través de IPSec
IPSec NAT-Traversal (NAT-T)
Dead Peer Detection (DPD)
VPN Pass-through
Asistente de VPN
mOTP
SSL VPN: 16 Túneles
VPN Tronco (Balance de Carga/Copia de seguridad)
Punto de acceso inalámbrico
802.11 n Compatible con
2.4 GHz: 300 mb/s el Total de la Capacidad Inalámbrica, 2 Flujos Espaciales (2x2)
4 SSIDs (Aislado / Común)
Seleccionable 20/40 Mhz De Ancho De Banda Del Canal
Ajuste dinámico de ancho de banda del canal
Opcional para una Mayor Ganancia direccional o antenas disponibles - haga Clic Aquí.
Activo de la lista de clientes en la Interfaz Web
LAN inalámbrica de Aislamiento (de unos a otros y/o LAN cableada)
La Encriptación WPA/WPA2
El Cifrado WEP
Conmutable SSID Oculto (por SSID)
Acceso restringido lista de clientes (dirección MAC)
La Programación del tiempo (WLAN radios pueden ser desactivadas en determinados momentos del día)
Punto De Acceso Descubrimiento
WDS (sistema de Distribución Inalámbrico) para el Puente y la Repetición de
802.1 x Autenticación Radius
Inalámbrico Del Ritmo-Control
Manejo Automático De Energía
802.11 e WMM (Wi-Fi Multimedia)

Funciones De Gestión:
TR-069 Y TR-104 gestión de
Dos niveles de Administración (Admin o en modo de Usuario)
Syslog a través de IP o USB
Alerta De Correo
Actualización de Firmware a través de TFTP, FTP, HTTP, TR-069
Basado en la Web de la Interfaz de Usuario a través de HTTP o HTTPS
Asistente De Inicio Rápido
PBX Tablero de instrumentos
CLI (Interfaz de Línea de Comandos) a través de Telnet o SSH
La administración de control de acceso Remoto a través de IP o la Interfaz LAN
Configuración De Copia De Seguridad / Restauración
Importación de la configuración de Vigor IPPBX 2820
SNMP V2, V2c, V3
Alertas por SMS a través de la web servicio de SMS
DrayTek Dispositivo Externo de detección de

Requisitos De Operación:
Montable en Rack (Opcional RM1 soporte de montaje requerido)
Montable En Pared
Temperatura De Funcionamiento : 0°C ~ 45°C
Almacenamiento : -25°C ~ 70°C
Humedad 10% ~ 90% (sin condensación)
Peso : 1.2 Kg
Consumo De Energía: 24 Vatios Máx.
Dimensiones: L240.96 * W165.07 * H43.96 ( mm )
Potencia de funcionamiento: DC 15V (a través de fuente de alimentación externa, suministrado). Max 21W.
Garantía : Dos (2) Años de OTR
Requisitos de alimentación : 220-240VAC

Nota importante: la especificación y La compatibilidad de los mencionados aquí se aplica sólo para el reino unido (modelo para el uso en el reino unido & Irlanda). Para su uso en otras regiones, debe asegurarse de que usted está comprando el derecho de modelo destinado a ese país, y la coincidencia de la red local de compatibilidad. Cuando la compra de su unidad, asegúrese de que coincida con su región

Como una PBX IP, en lugar de líneas telefónicas convencionales, Internet troncos SIP proporcionar la conectividad a la red telefónica. Con los teléfonos IP, cuenta con un completo sistema de teléfono de oficina, lo que permite local y remoto extensions (extensiones pueden estar en cualquier lugar en la red LAN o en otros lugares en el mundo).

Las llamadas pueden ser transferidos y se distribuye exactamente como usted lo desea, encaminado a un recepcionista, grupos o una operadora automática (IVR - "Presione 1 para Ventas", etc.) o a grupos específicos. El VigorBX 2000n soporta hasta 50 extensiones, todas con correo de voz.

El VigorBX 2000n ofrece una completa sustitución del tradicional sistema de teléfono de oficina y líneas analógicas. Un IP-PBX utiliza su red existente y la Internet para proporcionar toda la empresa de telefonía, uso de la tecnología VoIP en lugar de regular líneas de teléfono o una PBX tradicional. Esto puede ahorrar enormemente a alquiler de la línea, proporciona gran flexibilidad, reduce los costos de mantenimiento y aumenta la eficiencia. Los Teléfonos IP se puede colocar en cualquier lugar de su oficina, o de forma remota en todo el mundo para proporcionar una perfecta red de telefonía para su empresa. Dondequiera que usted tenga una conexión a Internet, usted puede tener una extensión de la PBX. Todos los IP pura llamadas son gratuitas; para las llamadas a la convencional de la red de telefonía (PSTN) de la ruta a través de un ITSP 'Tronco' para llamadas de bajo coste (por ejemplo DrayTEL).

9 Teléfonos

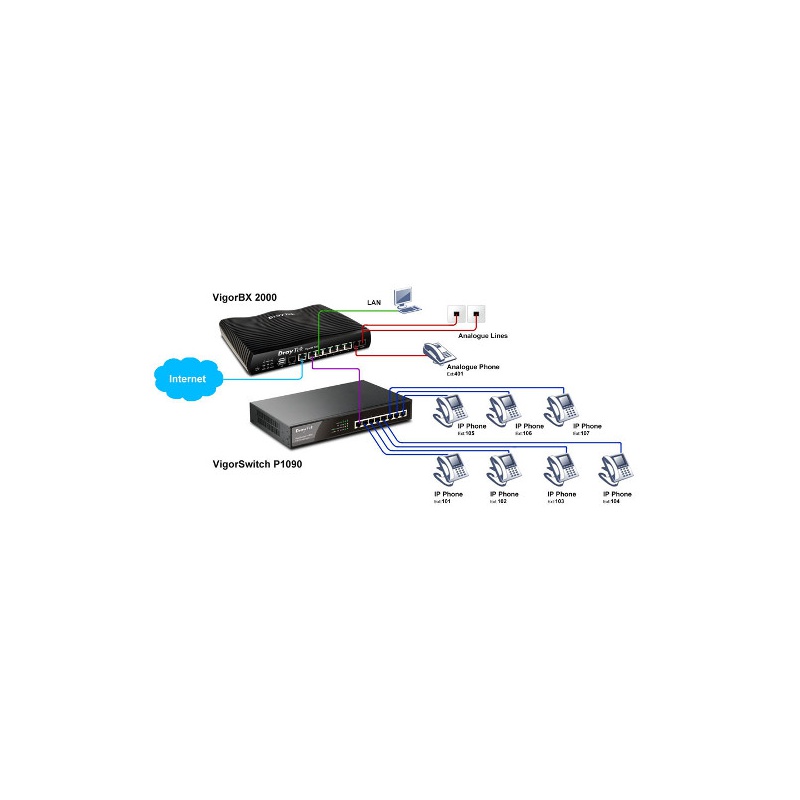

En un puro entorno de la propiedad intelectual, la VigorBX 2000 está instalado en su LAN junto con teléfonos IP. Todos los dispositivos están conectados a través de la red LAN mediante su red Ethernet existente conexiones. El VigorBX 2000 puede soportar hasta 50 extensiones de local o remoto. Como se utiliza su red regular, usted no necesita especial de extensión de cableado - solo tu existentes interruptor de Ethernet con suficientes puertos (asumiendo que usted está utilizando los teléfonos IP). Un PBX tradicional con 50 extensiones de ocuparía de todo el gabinete y la necesidad de una gran cantidad de cableado!

Una vez instalado, todas las extensiones pueden llamar cada una de las otras, por supuesto, y las llamadas se pueden transferir, desviar y todas las demás características normales de una PBX. Las extensiones no tiene que ser local (en la misma oficina como la iPBX) - que puede estar en cualquier lugar en el mundo, y todavía ser perfecta para que las llamadas pueden ser hechas entre a transferidos a las extensiones sean locales o remotos. Del mismo modo, las llamadas entrantes pueden ser enviadas a ninguna de las extensiones, ya sean locales o distribuidas en muchos lugares remotos - en cualquier lugar con una conexión a Internet. Así como la física de los teléfonos de escritorio y teléfono inalámbrico, también puede utilizar softphones que se ejecuta en su computadora portátil o un teléfono IP apps en tu smartphone.

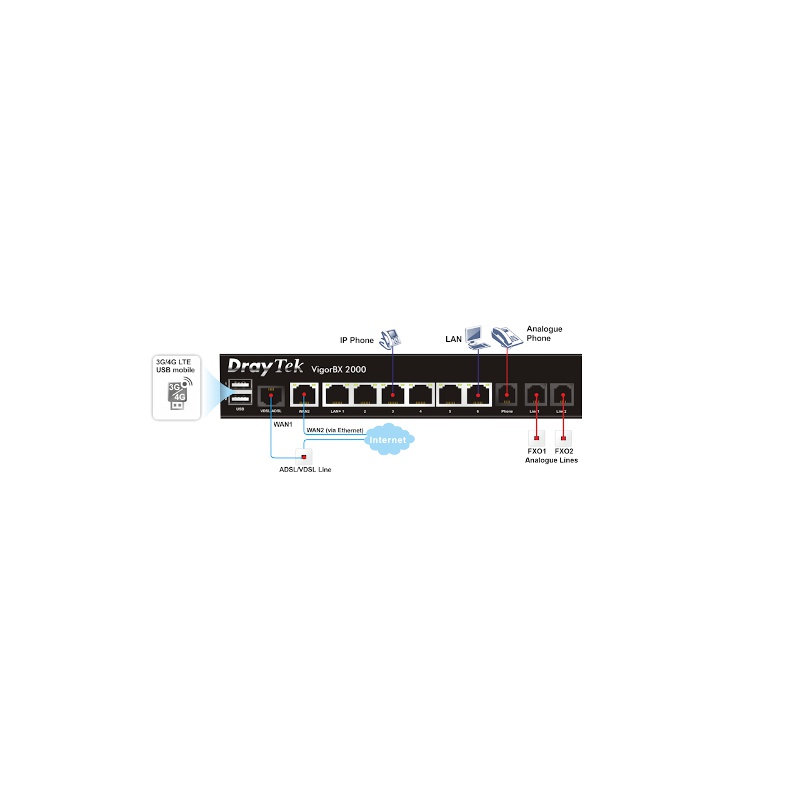

FXS (Analógica del Teléfono) y FXO (Línea Analógica) Puertos

Si usted requiere de extensiones analógicas (normal no-IP, teléfonos o equipos), a continuación, el Vigor BX2000 proporciona un puerto en el que usted puede conectar un teléfono, el fax o el PDQ de la máquina. Que telefónica analógica es entonces otra extensión de la PBX, capaz de recibir, transferir, hacer llamadas y usar el buzón de voz a través del sistema de PBX. Si tu poder/Internet falla, el módem de teléfono está conectado directamente a través de una de sus líneas analógicas (en los puertos FXO - ver más abajo)

El VigorBX 2000 también tiene dos telefónica analógica entradas de línea (véase el esquema de arriba) para conectarse a analógica estándar las líneas de tierra. Las líneas pueden ser utilizadas para hacer y recibir llamadas con los teléfonos VoIP conectado a la centralita. Se pueden crear reglas para que las líneas analógicas se utilizan para realizar llamadas a todo destino específico o sólo se utiliza como reserva en caso de Internet/ITSP fracaso. Las llamadas entrantes para las líneas analógicas pueden ser enrutados a extensiones como el SIP/ITSP llamadas.

Correo de voz

Correo de voz puede ser activado en cualquier extensión o grupo de extensiones para recibir los mensajes cuando los teléfonos no contesta o está ocupado. Los mensajes se almacenan dentro de la VigorBX 2000. Mensajes para un grupo de extensiones puede ser enviado por correo electrónico a todos los miembros del grupo o recogido por cualquiera de los miembros de ese grupo. Mensajes para una sola extensión puede ser enviado por correo electrónico a la extensión del propietario, o se pueden recoger desde su teléfono cuando regresen. Mensajes de voz pueden ser almacenados en el PBX o para mayor capacidad de almacenamiento en una memoria USB externa palo.

IVR (Voz del Operador)

Otras características incluyen un IVR (Respuesta de Voz automático) operador para que las llamadas entrantes pueden ser respondidas por una grabación de voz y la persona que llama puede elegir su departamento o la persona por entrar en el menú de elementos que han de configurar (por ejemplo, pulse el '2' para las ventas). También se puede utilizar para proporcionar automatizada de la información como horarios de apertura o indicaciones de como llegar.

La integración con el popular ITSPs

Para las llamadas a y desde el regular PSTN - el teléfono público de la red, usted necesita un ITSP (Internet Proveedor de Servicios de telefonía) que le puede proporcionar con un Tronco SIP, tales como DrayTEL. Luego, cuando los usuarios necesitan para hacer una llamada externa, la iPBX rutas de forma automática a través del ITSP puerta de enlace en el Internet. Los cargos de llamadas con ITSPs están muy bien de precio. El ITSP también le proporcionará entrantes de números de teléfono para recibir llamadas. Esas llamadas se enrutan a su VigorBX de 2000, que luego pasa a la correspondiente teléfonos (extensiones). Un DrayTEL 'pay as you go' cuenta se ofrecen hasta 2 llamadas simultáneas, adecuado sólo para un único dispositivo o muy pequeña oficina. Si se necesitan más de dos troncos, elegir un paquete mensual como estos. DrayTEL es nuestro preferido ITSP pareja, pero hay muchos otros disponibles.

De conmutación por error

El VigorBX 2000 también apoya a la banda ancha, la conmutación por error 3G/4G/LTE (compatible con el uso de un módem USB, que se muestra aquí), o una conexión de banda ancha en el caso de su principal conexión de banda ancha fallando. Esto mantiene su teléfono de comunicaciones en línea. También por el uso de un segundo método de acceso a Internet, puede configurar el Equilibrio de Carga mediante el cual específicos de los tipos de tráfico se dirige hacia abajo una conexión en particular. Esta es la configuración óptima para la mejor calidad, donde el tráfico de Voz se puede envió una conexión y su regular el tráfico web enviar hacia el otro.

El VigorBX 2000 de Calidad de Servicio para priorizar el tráfico de voz sobre el tráfico de datos, con el sistema de PBX automáticamente la priorización de llamadas VoIP sobre el tráfico de internet. La Calidad de Servicio configuración es completamente configurable, de manera que otros de alta prioridad de tráfico puede ser una prioridad por encima de menor prioridad que los datos tales como las descargas de archivos.

Extensiones Y Grupos
Vigorphone 350
El VigorBX 2000n es recomendado para hasta 50 activa/live extensiones. Cada extensión puede ser utilizado para un teléfono de escritorio IP, un análogo de la extensión (incorporado en el IPPBX o otro SORBO compatible con adaptador de teléfono analógico) o otros SIP compatible con dispositivos de VoIP. Las extensiones pueden estar en la misma LAN que el IPPBX en su oficina o en remoto, en otra oficina o en la casa de alguien. Todas las extensiones pueden llamar cada una de las otras y transferencia de llamadas entre uno y otro. Los teléfonos IP de conectar utilizando el estándar de red Ethernet/CAT5 y si usas un switch PoE, teléfonos IP no se necesita ninguna alimentación local.

Las extensiones también pueden ser parte de un grupo, por lo que al llamar el "grupo" número de llamada de todas las extensiones que son miembros del grupo. Esto es ideal para la departamental de uso, por ejemplo, usted puede poner una llamada a través del 'departamento de ventas del grupo y a todos sus teléfonos anillo, por lo que cualquier persona en ese departamento puede responder a la llamada.

Extensiones individuales pueden tener su propio buzón de voz (contestador automático) preferencias, por ejemplo para enviar una llamada al correo de voz cuando estás en otra llamada o no respuesta. Los que llaman' los mensajes puede ser escuchado cuando vuelva a la oficina, o por correo electrónico a usted dondequiera que usted sea. Los teléfonos con un MWI luz (Indicador de Mensaje en Espera) flash, de modo que usted puede decir cuando hay un mensaje en espera. También puede configurar la extensión para desviar a otra extensión o grupo si no responde dentro de un tiempo determinado.

La operadora automática (IVR)
DrayTek IPPBX IVR (operadora Automática) Menú
La operadora Automática puede responder a las llamadas entrantes y dirigir su llamada al departamento correcto sin ningún tipo de operador/a recepcionista de intervención. Puede grabar sus propios mensajes y configurar los destinos de cada selección, si es un grupo, individuo de extensión o incluso a un usuario remoto. La persona que llama puede marcar también las extensiones directamente si conocen a la persona del número de extensión. Si el llamante seleccionado departamento o la persona está ocupada, se pueden colocar a través de correo de voz o se colocan en una cola, a la espera de la próxima persona en ese grupo.

La operadora automática puede también ser utilizado para dar con frecuencia solicitado información tal como su dirección, horario de apertura o indicaciones de viaje, ahorro de su personal de mucho tiempo de esta tarea repetitiva.

Por fuera de las horas de los periodos, un mensaje diferente puede reproducir automáticamente, tal vez decirle a la persona que llama de su horario de apertura y números alternativos de llamada u otros recursos disponibles en el ínterin

Compatible con Teléfonos IP
Teléfono IP - haga Clic para más información
Para cada una de las extensiones de la PBX, puede utilizar un teléfono IP, ya sea de escritorio o inalámbrico. También puede utilizar los teléfonos softphone (software de PC) o aplicaciones en dispositivos móviles. El VigorBX2000 utiliza el estándar de la industria 'SIP' protocolo que se utiliza por la mayoría de los teléfonos SIP. SIP compatible con el teléfono debería funcionar, incluyendo los de VTech, Snom, Grandstream, Yealink, Gigaset etc.

La mayoría de los teléfonos IP incluyen programables-teclas de modo que usted puede tener de un vistazo el estado de la extensión de las luces (BLF), auriculares opciones y teclas para las funciones más utilizadas.

LAN inalámbrica
El VigorBX 2000n incluye conexión inalámbrica de LAN para que sus ordenadores portátiles, tabletas y otros inalámbrica de los dispositivos equipados pueden tener acceso a la red LAN e Internet, o se registra como una extensión de la PBX utilizando un softphone (por ejemplo, el DrayTek softphone para Windows). El VigorBX 2000n funciones de LAN inalámbrica:

802.11 n Compatible con
2.4 GHz: 300 mb/s el Total de la Capacidad Inalámbrica, 2 Flujos Espaciales (2x2)
Física interruptor De encendido/Apagado para desactivar rápidamente las radios Inalámbricas
Opcional para una Mayor Ganancia direccional o antenas disponibles - haga Clic Aquí.
Activo de la lista de clientes en la Interfaz Web
LAN inalámbrica de Aislamiento (de unos a otros y/o LAN cableada) integrado con cable grupos de VLAN
El Cifrado WPA2
