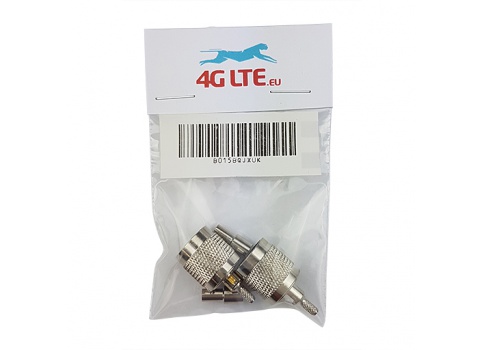

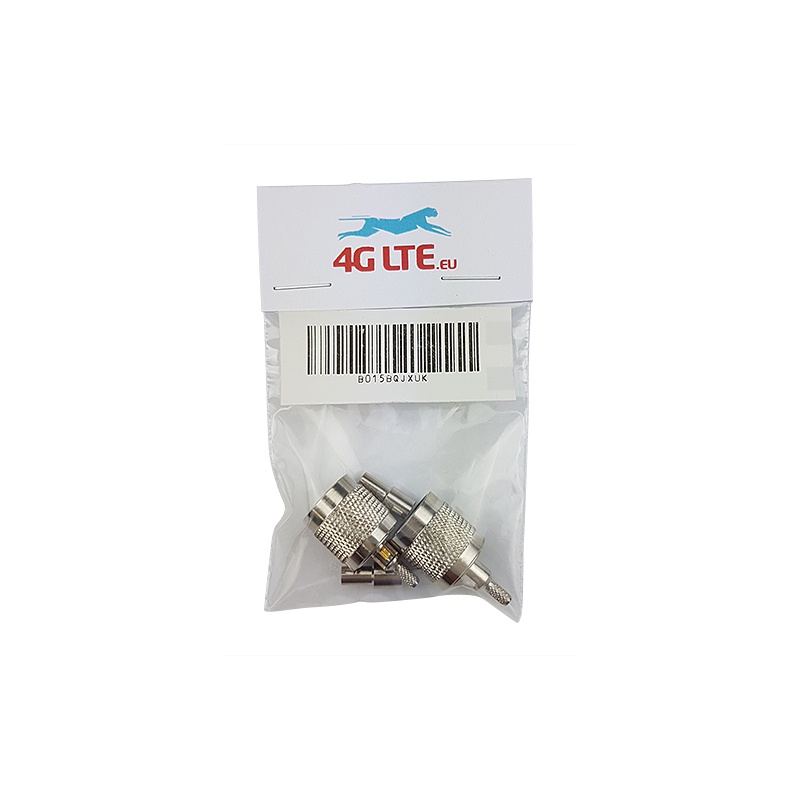

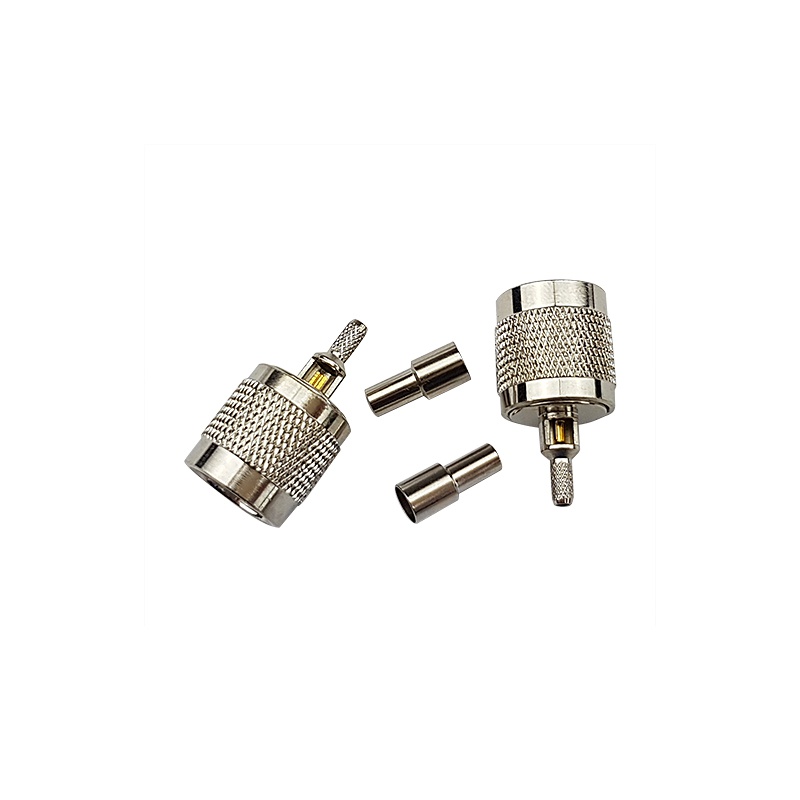

Manufacturer: 4GLte.eu
Code: TNC-Mx2
In stock: 0 |
Standard TNC Specifiche
Impedenza Di 50 Ω
Gamma Di Frequenza 0 - 11 GHz
Tensione nominale 500 volt di picco
Dielettrica Tensione Resistere a 1.500 volt rms
VSWR M39012 dritto connettori: 1.3 max @ 0 - 11 GHzM39012 angolo di destra connettori: 1.35 max @ 0 - 11 GHz
Resistenza di contatto Center: contatto 1.5 mΩOuter contatto: 0.2 mΩ
Treccia a Corpo 0.1 mΩ
Perdita di RF-60 dB minimo @ 3 GHz
Perdita di inserzione 0.18 dB @ 9 GHz
Resistenza di isolamento = 5,000 MΩ
Meccanica
Accoppiamento 7/16 accoppiamento filettato
Treccia/Giacca Cavo Affixment Tacche: hex treccia a crimpare Morsetti: a vite-dado filettato treccia e pinza
Centro Conduttori del Cavo Affixment Tacche: a saldare o crimpare Tutti gli altri: a saldare solo
Affascinato Contattare Tutti gli appigli se non diversamente specificato
Cavo di Conservazione Tacche: 20 - 100 lbs Morsetti: 20 - 50 lbs
Materiale
Maschio Center Contatti in Ottone, argento o oro placcato
Centro femminile di Contatto, Berillio, rame e fosforo bronzo, argento o oro placcato
Le altre Parti Metalliche in Ottone con finitura nichel (tranne che per M39012 argento)
Isolatori TFE, Delrin
Morsetto di Guarnizioni in gomma Sintetica, gomma di silicone
Crimpare Ghiera In Rame
Ambientale
Range di temperatura Da -65°C a +165°C
Resistente alle intemperie Morsetti con morsetto guarnizioni, Piegature con guaine termorestringenti
Guarnizioni ermetiche Pass prova di tenuta ad elio di 2x10-8 cc/sec
Shock MIL-STD-202, metodo 202
Vibrazioni: MIL-STD-202, metodo 204, la condizione di test D
Resistenza all'umidità MIL-STD-202, metodo 106
Corrosione MIL-STD-202, metodo 101, condizione di prova B
Temperatura in Bicicletta MIL-STD-202, metodo 102, la condizione di test D
Altitudine MIL-STD-202, metodo di 105, la condizione di test C
