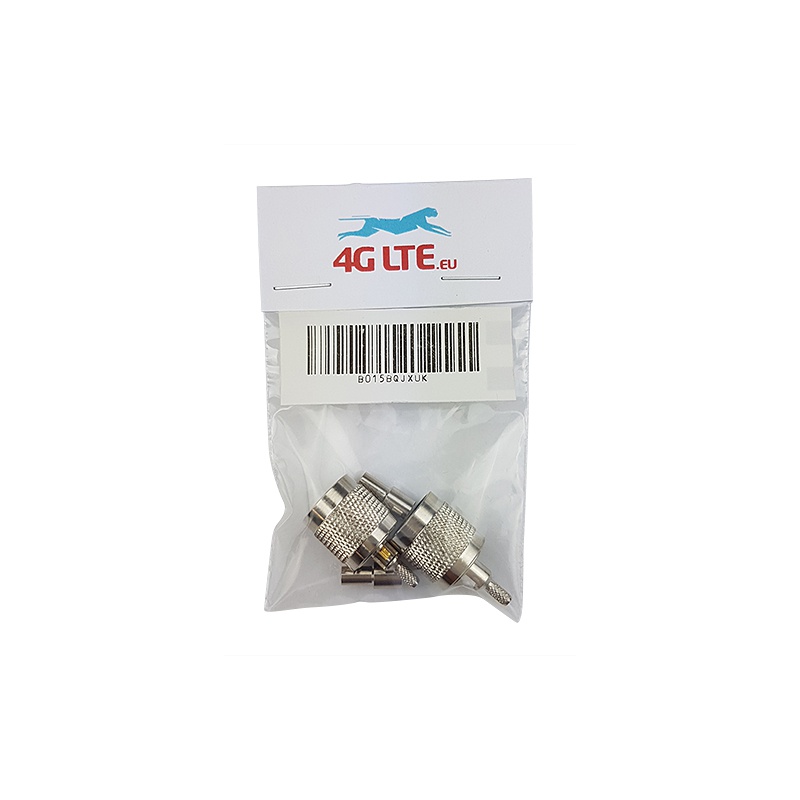

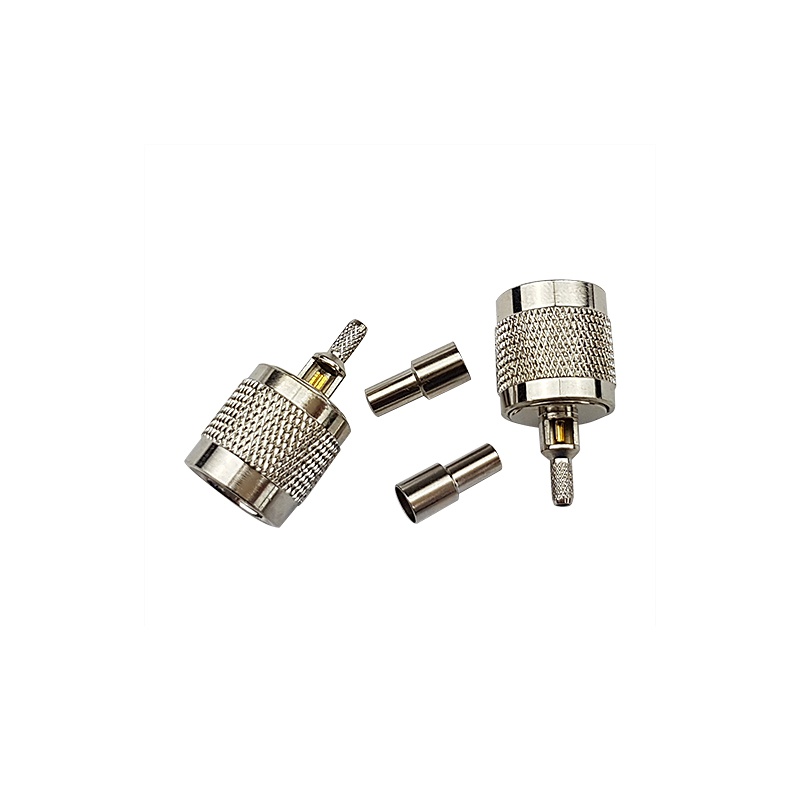

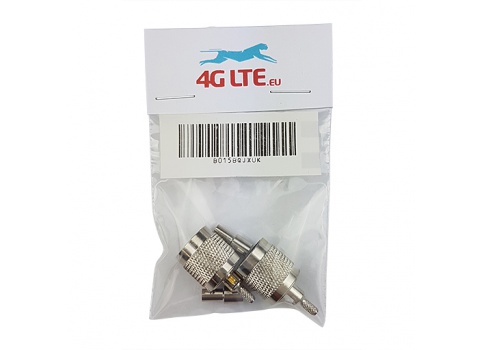

Une paire de TNC Connecteur Mâle

Standard CTN Spécifications
Impédance De 50 Ω
Gamme De Fréquence De 0 À 11 GHz
Tension nominale 500 v crête
Tension de résistance diélectrique 1500 volts rms
ROS M39012 connecteurs droit: 1.3 max @ 0 - 11 GHzM39012 angle droit connecteurs: 1.35 max @ 0 - 11 GHz
Résistance de Contact Centre: contact de 1,5 mΩOuter contact: 0.2 mΩ
Tresse en Corps de 0,1 mΩ
De Fuite RF-60 dB minimum @ 3 GHz
La Perte d'Insertion de 0,18 dB @ 9 GHz
La Résistance d'isolation = de 5 000 MΩ

Mécanique
L'accouplement 7/16 raccord fileté
Tresse/Veste Câble Affixment Sertissages: hex de la tresse à sertir Pinces: filetage de vis et l'écrou de la tresse de serrage
Le Conducteur central du Câble Affixment Sertissages: à sertir ou à souder Tous les autres: soudez seulement
Captivé Contacter Tous les sertissages à moins d'indication contraire
De maintien du câble de Sertissages: 20 - 100 lb de Pinces: 20 - 50 lbs

Matériel
Mâle de Centre de Contacts en Laiton, argent ou plaqué or
Femelle de Centre de Contact cuivre de Béryllium ou de phosphore bronze, argent ou plaqué or
Les autres Pièces Métalliques en Laiton finition nickel (sauf pour M39012 qui sont de l'argent)
Isolateurs TFE, Delrin
Serrage des Joints d'étanchéité en caoutchouc Synthétique, caoutchouc de silicone
Sertissage De La Bague En Cuivre

De l'environnement
Plage de température de -65°C à +165°C
Résistant aux intempéries Brides avec bride des joints d'étanchéité, les Sertissages avec la chaleur shrink
Hermétique Joints de Passer des test de fuite d'hélium de 2x10-8 cc/sec
Choc MIL-STD-202, méthode 202
Les vibrations MIL-STD-202, méthode 204, test de la condition D
Résistance à l'humidité MIL-STD-202, méthode 106
La Corrosion MIL-STD-202, méthode 101, test de la condition B
Le Vélo de la température à la norme MIL-STD-202, méthode 102, test de la condition D
L'Altitude de la norme MIL-STD-202, méthode 105, test de la condition C
